低壓母排安全距離規范與應用要點

2025-03-19 29

在低壓母排的設計與安裝過程中,合理規劃安全距離至關重要。這不僅關系到系統的電氣性能與運行穩定性,還直接影響設備的安全性和使用壽命。為確保母排在不同應用環境下的可靠運行,需嚴格遵循 GB/T 7251.1(低壓成套開關設備和控制設備)等國家標準,并結合行業實踐,重點關注以下技術要點。

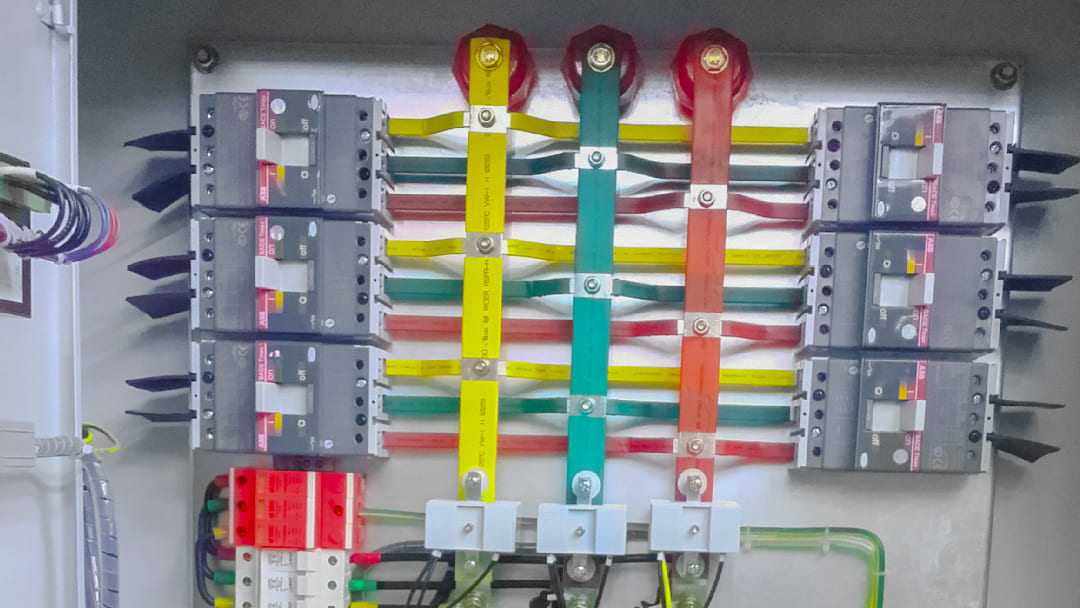

低壓母排安全距離

1. 母排間安全距離

低壓母排的相間及對地安全距離受額定電壓、環境條件及絕緣水平的影響。推薦標準如下:

  • 額定電壓 ≤690V:空氣間隙 ≥10mm,爬電距離 ≥14mm;

  • 額定電壓 1000V:空氣間隙 ≥18mm,爬電距離 ≥22mm;

  • 高污染或高濕環境:建議適當增加爬電距離,或采用 PVC 浸塑、環氧樹脂包覆 等絕緣處理,以提高絕緣性能,降低表面放電風險。

依據 GB/T 1408.1(固體絕緣材料介電強度測試方法),若環境濕度大、粉塵嚴重,需進一步優化爬電距離或采用防潮絕緣材料。

2. 母排與外殼(接地金屬部件)距離

母排與機柜外殼或其他接地金屬部件的合理間距,可有效降低短路及擊穿風險,提高系統安全性。

  • 裸銅母排:建議最小間距不小于 20mm,以防止相間短路或對地放電。

  • 絕緣包覆母排:因其外層絕緣提供額外保護,可適當縮小間距,但須確保絕緣層耐壓能力滿足 GB/T 16935.1(低壓電氣設備絕緣配合標準)要求。

  • 封閉母線槽或狹窄空間:需綜合考慮散熱需求,確保良好通風,避免局部溫升過高影響系統穩定性,符合 GB/T 20485(母線槽系統)規范。

3. 母排排列與支撐間距

合理的母排排列和支撐設計可提高系統穩定性,減少損耗并降低機械應力:

  • 平行布置:母排間距應均勻,以減少 電磁干擾(EMI)集膚效應 造成的電流分布不均問題。

  • 支撐絕緣子間距:通常控制在 300mm~500mm 之間,以確保母排在短路電動力作用下不發生晃動或位移,提高抗沖擊能力,符合 GB/T 14048.1(低壓開關設備總則)。

4. 母排連接及彎折部位安全性

母排在連接及彎折處的處理方式,直接影響長期運行的可靠性:

  • 螺栓連接:安裝時需預留適當的 熱膨脹補償間隙,并使用符合 GB/T 5783(六角頭螺栓標準)要求的緊固件,以減少接觸電阻,提高抗振性。

  • 彎折設計:建議采用 R≥5mm 的大圓角彎折,以避免電場集中,降低局部過熱及絕緣擊穿風險。

  • 銅鋁過渡連接:需采用 雙金屬墊片專用過渡端子,防止電化學腐蝕,提高導電性能和連接穩定性,符合 GB/T 2423.17(電工電子產品耐腐蝕性試驗)。

5. 特殊應用場景的安全要求

不同應用場景對母排的安全性和耐候性提出了更高要求,需采取針對性措施:

  • 電動汽車充電樁、儲能系統:母排需滿足 IP54 及以上防護等級(參照 GB/T 4208 防護等級標準),并選用耐高溫 聚酰亞胺(PI)、全氟烷氧基(PFA) 絕緣材料,以適應高負載運行環境。

  • 開關柜母排:建議采用 絕緣熱縮管 或表面涂層處理,以增強耐污穢能力,降低電弧放電風險,符合 GB/T 11022(高壓開關設備通用技術要求)。


合理規劃低壓母排的安全距離,結合 GB/T 系列國家標準要求,能有效提升系統安全性、延長設備壽命,并確保長期穩定運行。人禾提供各類低壓母排,涵蓋銅排、鋁排,具備多樣化絕緣及電鍍方案。如有需求,歡迎聯系我們,獲取詳細產品信息 。
